Устройство подготовки потока Zanker





Устройство подготовки потока (cтруевыпрямитель) типа  «Zanker» предназначено для ликвидации или значительного уменьшения завихрений потока, но не обеспечивающее устранение осесимметричных или асимметричных деформаций эпюры скоростей потока. Установка струевыпрямителей  позволяет использовать более короткие прямолинейные участки измерительного трубопровода перед преобразователем расхода.

Струевыпрямитель типа «Zanker» применяется совместно со следующими типами преобразователей расхода:

• вихревыми преобразователями расхода;

• ультразвуковыми преобразователями расхода;

• преобразователями расхода переменного перепада давления.



Изготавливаемый струевыпрямитель соответствует ГОСТ Р 8.586.1. и представляет собой диск (рис.1)  с 32 просверленными отверстиями, расположенных по симметричной круговой схеме. Размеры отверстий зависят от внутреннего диаметра измерительного трубопровода, монтаж струевыпрямителя  производится в межфланцевом пространстве (рис.2).

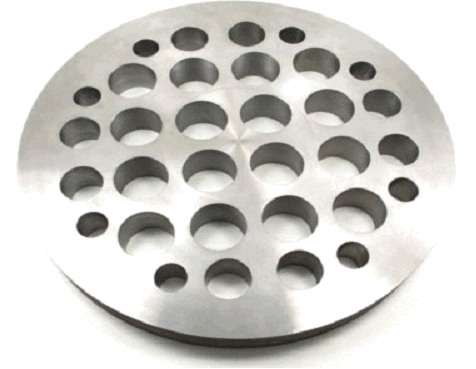

Рис. 1. УПП Zanker

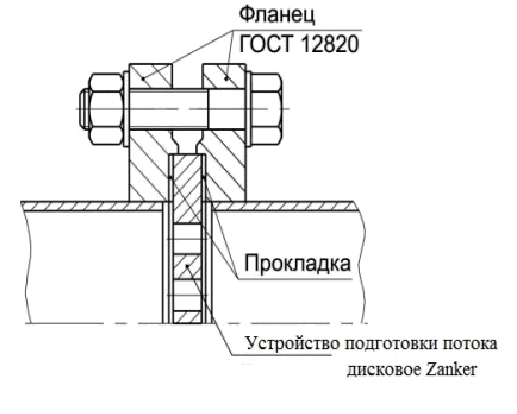

Рис. 2. Монтаж УПП Zanker





Технические характеристики:



Среда: жидкость, газ, пар

Трубопровод: Ду50…Ду1000

Материал: нержавеющая сталь, углеродистая сталь

Максимальное давление: 10 МПа



Потери давления:



Расчет потерь давления производится по формуле:


Δω=0,5*ξ*ρ*V2 , где




Δω– потери давления, Па;

ξ- гидравлическое сопротивление, для дискового УПП «Zanker»

ρ– плотность, кг/м3;

V – скорость потока, м/с
