Реле протока серии 41vS для малых расходов жидкости и газа




Реле протока серии 41vS
для малых расходов жидкости и газа




Реле протока 41vS

Реле протока 41vS предназначено для контроля и регулирования расходов воздуха, газа или жидкости в системах охлаждения, горячего водоснабжения, дозирования, фильтрации, подачи, очистки и обработки воздуха, в насосных станциях, конденсаторах и других типах промышленного оборудования.


Реле 41vS применяются для контроля микрорасходов жидкости от 0,1 л/ч или газов от 20 л/ч в трубопроводах диаметром от ¼” до 1”.

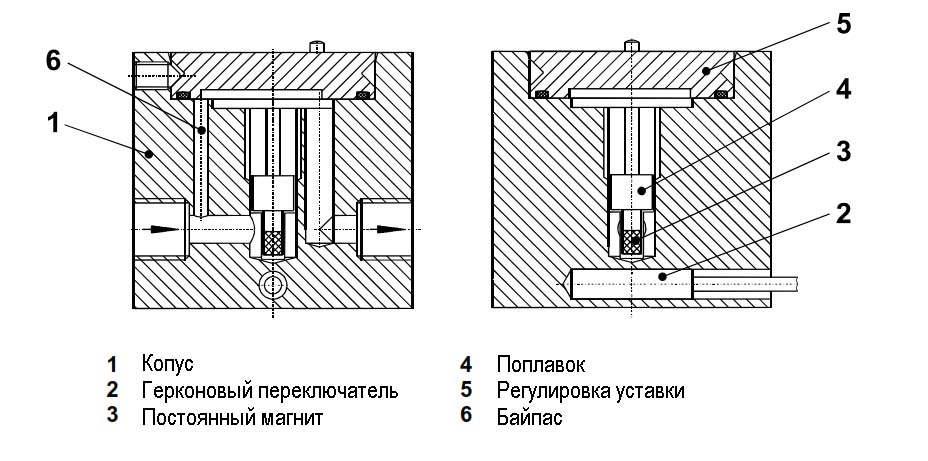

Принцип работы реле протока аналогичен ротаметру и основан на подъеме поплавка (4) с закрепленным на нем постоянным магнитом (3) под действием перепада давления, образуемого истечением среды. При снижении расхода поплавок опускается на уровень, на котором действие магнита достаточно для замыкания контактов электрического реле (2), герметически установленного в корпусе прибора (геркона).



Для уменьшения потерь давления и регулировки значения расхода, при котором срабатывает реле (уставки), в корпусе реле протока предусмотрена байпасная линия (6). Регулировка уставки реализована поворотом крышки (5), что в свою очередь приводит к увеличению или уменьшению проходного сечения байпасной линии и, соответственно, к уменьшению или увеличению значения уставки.



Особенности

  • Может применяться в пульсирующем потоке после поршневого или мембранного насоса
  • Может исполняться с искробезопасной цепью
  • Применяется с большинством агрессивных сред


Технические характеристики


Наименование Значение
Монтаж Строго горизонтальный
Материал, контактирующий со средой Поплавок из кислотостойкой нержавеющей стали 1,4571 (316Ti), корпус ПВДФ или нержавеющей стали 1,4571 (316Ti)
Электрические контакты Герметичный (герконовый) переключатель (не контактирует со средой), 300В 50Гц, Imax=0,5А 10Вт, R=0,2Ом
Опция: выход NAMUR
Диапазон уставок Жидкости: от 0,1 л/ч
Газы: от 20 л/ч
Диапазон расходов калибруется на заводе.
Опция: регулировка уставки по месту в диапазоне 1:5
Электрический кабель 2 м, двухжильный кабель сечением 0,324 мм2, изоляция ПВХ
Допустимое отклонение расхода от заданного значения уставки ±5%
Точность установки уставки ±2%
Гистерезис 20% между включением и выключением реле
Максимальное давление, бар 16
Максимальная температура, °С 105
Окружающая температура, °С -25…+70
Присоединение к процессу Резьба внутренняя, тип G ¼” и ½”
