Поточный измеритель влажности сыпучих материалов Litronic

См также

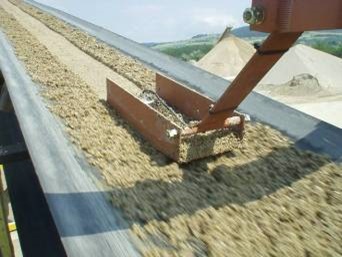

Система непрерывного измерения влажности Litronic FMS II позволяет контролировать влажность в потоке готового продукта или сырья (щепа, опилки, стружка, пеллеты, шелуха, пульпа, фанера, картон, ...), суспензий, ГСМ.

Поточный анализатор толщины покрытия и веса полотна Litronic FMS II/CCS позволяет контролировать качество, измерять толщину и вес покрытия (производство обоев, ламината, полимерных покрытий, тканей, оберточной бумаги...)

Общая информация

Измерение влажности готового продукта, сырья или полупродукта является важной функцией при контроле качества и управлении технологическим процессом. Непрерывное измерение влажности позволяет сократить время контроля и повысить достоверность получаемых результатов, исключая затраты на отбор проб и выполнение лабораторного анализа и снижая затраты на входной контроль сырья и выходной контроль готового продукта. Организация контура непрерывного измерения влажности в АСУТП повышает производительность производства (выход конечного продукта), качество управления, энергоэффективность технологического процесса.

Влажность характеризует содержание воды в сыпучих материалах, суспензиях и жидких средах. Влажность материалов зависит от относительной влажности и температуры окружающей среды, от природы вещества, а в твёрдых телах, кроме того, от степени измельчённости или пористости, точнее, от общего размера внутренних и внешних поверхностей тела.

Влажность материала может быть распределена неравномерно по объему или поверхности. Влажность может изменяться либо добавлением влаги, либо путем сушки. Она влияет на текучесть, вязкость, плотность, твердость и многие другие параметры. Равномерно распределенная влажность в материале имеет большое значение для многих технологических процессов. Скорость изменения влажности под действием внешних сил является важным регулируемым параметром.

Принцип действия датчика

Принцип действия датчика основан на диэлькометрическом методе анализа влажности или диэлектрической проницаемости материалов.

Диэлектрическая проницаемость воды r = 80, что на порядок превышает аналогичный параметр других материалов. Например, диэлектрическая проницаемость песка колеблется между значениями 3 и 4, сырой нефти между значениями 1,5…2,1, трансформаторное масло 2,0…2,5. Чем больше в материале влаги, тем ближе значение диэлектрической проницаемости материала к значению 80. Близость измеренного значения данного параметра к диэлектрической проницаемости воды позволяет измерить относительную влажность контролируемого материала.

Датчик использует высокочастотное (микроволновое) излучение для возбуждения колебаний молекул контролируемого материала (рис.1). В зависимости от диэлектрической проницаемости материала рассеивание энергии в измерительном контуре изменяется, что позволяет установить соответствие между диэлектрической проницаемостью материала и воды и, соответственно, определить относительную влажность. При измерении влажности в зависимости от материала и его характеристик глубина проникновения сигнала составляет 100-150 мм. При этом измеряется общая влажность продукта, то есть как влажность внутри исследуемого материала, так и поверхностная влажность (в отличие от оптических систем измерения, которые измеряют влажность поверхности).

Единицы измерения и особенности определения понятия влажность

Влажность материала обычно понимается как доля воды в общей массе влажного вещества (массовая влажность) или его объёма (объёмная влажность).

Влагосодержание материала или абсолютная влажность определяется количеством воды в единице массы сухой части материала. Эту величину не всегда можно точно измерить, так как в ряде случаев невозможно удалить всю неконституционную воду и взвесить материал до и после этой операции.

Практически реализуемым способом контроля влажности является величина относительной влажности, которая определяет содержание влаги относительно максимального количества влаги, которое может содержаться в веществе в состоянии термодинамического равновесия, и измеряется в процентах от максимально возможного уровня влажности.
