Применение вихревых расходомеров Pro-V в узлах коммерческого
учета и АСУТП
Вихревые расходомеры Pro-V М22 (полнопроходная конструкция)
и М23 (погружная конструкция) являются новым поколением вихревых
расходомеров, известных под торговыми именами PhD и V-Bar или Vorflo.
Конструкция расходомеров стала унифицированной, использован другой
тип датчика вихрей - применен сдвоенный пьезокристаллический, что
расширило диапазон измерений до + 400 оС для всех моделей и
обеспечило компенсацию внешних вибраций на выходе измерительной
схемы числа вихрей.
Расходомеры PRO-V позволяют производить измерения скорости, давления
и температуры теплоносителя в одной точке, а также коррекцию
плотности и расходов в одном электронном блоке, что существенно
снижает затраты на создание измерительного комплекса, упрощает
монтажные и пуско-наладочные работы и снижает погрешность измерения
расхода. Существует возможность подключения внешних датчиков
температуры и давления в случаях, требующих повышенной живучести
системы измерения.
Благодаря встроенному микропроцессору существенно расширились
технические характеристики и изменились функциональные возможности
приборов.
За счет известной зависимости между числами Re и St (между скоростью
истечения в конкретных условиях и частотой образований вихрей) стала
доступной область измерений низких скоростей потоков, начиная с
чисел Re > 5 000.
За счет использования различных аппроксимаций зависимости плотности
и числа Re от давления и температуры расходомер PRO-V выполняет
функции корректора, вычисляя приведенные к стандартным условиям
значения расходов газов, а также массовые значения сжимаемых
жидкостей (жидкие топлива, аммиак, ацетон и др.).
Три релейных выхода аварийной сигнализации приборов PRO-V могут быть
сконфигурированы для контроля предельных значений трех из пяти
параметров по выбору – расхода объемного или массового, давления,
температуры, плотности.
За счет преобразования в цифровой код все измеряемые и вычисляемые
значения передаются по протоколу Modbus по витой паре или
беспроводному каналу на удаленный пост. По этому же каналу корректор
расходомера PRO-V может принять новое базовое значение плотности
газа при изменении его состава от внешних анализаторов газов,
имеющих интерфейс RS485.
Таким образом, расходомер-счетчик PRO-V с встроенным корректором
является полно функциональным прибором в структуре средств АСУ ТП.
Расходомеры Pro-V измеряют, корректируют и вычисляют параметры
потока:
- скорость;
- объемный расход;
- температуру;
- давление;
- массовый (приведенный к нормальным или стандартным условиям)
расход;
- число Re;
- плотность;
- вязкость;
- накопленный расход.
Все значения передаются по протоколу Modbus на удаленный
диспетчерский центр АСУТП, а прибор может принимать значения
плотности по этому же интерфейсу RS485 при изменении состава
измеряемой среды.
Расходомеры PRO-V имеют защиту конфигурируемых данных от
несанкционированного доступа.
Расходомеры PRO-V имеют также три аналоговых выхода 4-20 мА для
передачи значений расхода, температуры и давления в теплосчетчик (газосчетчик)
или другой локальный прибор. Все функции коррекции, вычисления
тепловой энергии и теплоносителя, архивации и протоколирования,
требуемые для узлов учета, могут выполняться в теплосчетчике
независимо от функций АСУ ТП, выполняемых расходомером. Передача
коммерческой информации может использовать собственные каналы и
протоколы.
Расходомеры Pro-V представляют собой отличный программно-технический

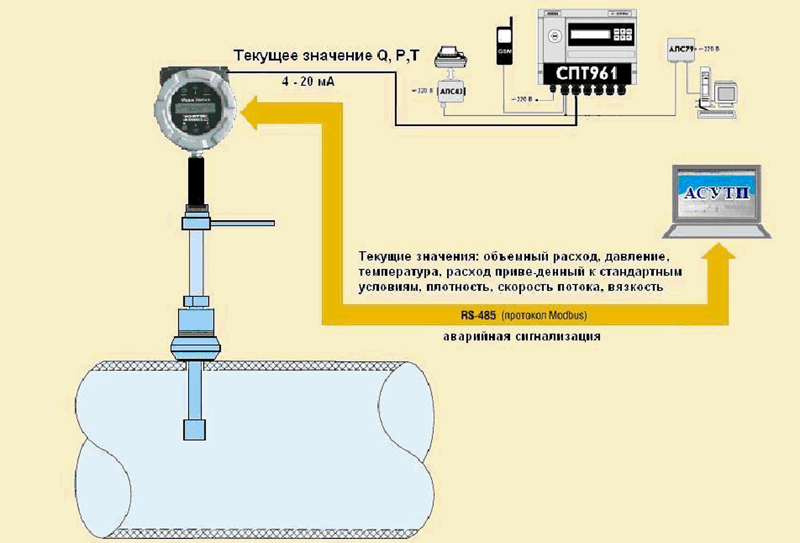

комплекс интеграции систем коммерческого учета и АСУТП. Например,
конфигурация системы с тепловычислителем СПТ961, расходомером PRO-V
M23 и любой АСУ ТП представлена на рисунке:
|
