Отличительные особенности Pro-V от V-bar, PhD (Vorflo)





Вихревые расходомеры PRO-V М22 (полнопроходная конструкция) и М23 (погружная конструкция) являются следующим поколением вихревых расходомеров, известных под торговой маркой Vorflo, V-Bar (погружная конструкция) и PhD (полнопроходная конструкция).

Cтрана происхождения – США. Место изготовления – г.Лонгмот, штат Колорадо.

Изготовитель - независимая частная компания VorTek Instruments LLC.




В новом поколении приборов реализован ряд запатентованных инноваций:


1.Вместо струнного датчика вихрей запатентовано применение сдвоенных пьезодатчиков.

Это позволило на всех модификациях:

  • расширить температурный диапазон применения до – 200 ° С.... + 450 ° С и добиться заявленных показателей в диапазоне – 40 до + 400 ° С на всем сроке службы приборов;
  • существенно снизить зависимость измерений от внешних вибраций.
    (Как известно, вихри, генерируемые возбудителем потока, срываются попеременно и образуют волновую природу колебаний давления. Каждая полуволна снимается одним из пьезодатчиков. В то же время колебания трубопровода воздействуют на датчики синхронно и сигналы пьзодатчиков под данным воздействием находятся в противофазе, так что их результирующая равна нулю. Вибрация, вызываемая неоднородным газовым потоком, генерирует амплитуду сигнала пропорционально rV2. Этот тип вибрации проявляется при низких скоростях потока и с ростом скорости V быстро подавляется полезным сигналом).

2. Запатентован новый профиль возбудителя потока, обеспечивающий устойчивый срыв вихрей при более низких числах Re.


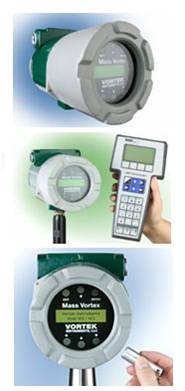

3.Электронный блок модернизирован путем установки микропроцессорной платы с дополнительными функциями.


Это существенно расширило диапазон применения прибора, его совместимость с системами учета и АСУ ТП, а также повысило качество измерений при использовании многопараметрического варианта исполнения расходомера:


  • Расширен диапазон измерения жидкости до чисел Re > 5000 за счет автоматической коррекции числа Штрухаля St при измерении чисел Re. (Известно, что число Штрухаля – коэффициент пропорциональности между скоростью потока и числом вихрей, - является постоянным в достаточно узком диапазоне чисел Re. Эмпирическая зависимость St = St(Re) используется в многопараметрических расходомерах для расширения измерений в область низких скоростей. В «объемных» версиях прибора (при одном датчике скорости) эта коррекция выполняется заданием граничных условий и аппроксимацией кривой зависимости).
  • Введена автоматическая коррекция плотности, вязкости и числа Re сжимаемых сред по измерениям температуры и давления. Расходомер может быть использован путем конфигурирования параметров для измерения насыщенного и перегретого пара (с автоматическим распознаванием измеряемой среды), природного газа с коррекцией по AGA8, жидких топлив (керосин, бензин, дизельное топливо и др.), аммиака и технических газов.
  • Введена функция аварийной сигнализации по трем любым параметрам из пяти (расход объемный, расход скорректированный (массовый), температура, давление, плотность).
  • Введена функция удаленного цифрового доступа по интерфейсу RS485 в протоколе Modbus или по цепям 4-20 мА в протоколе HART (для всех модификаций).
  • Дисплей работоспособен до температур – 40 ° С до +85 ° С
  • Пылевлагозащита корпуса повышена до IP66 (по заказу до IP67).

4. Многопараметрические вихревые расходомеры-корректоры PRO-V М23 (погружная конструкция) имеют съемную конструкцию подъемника зонда.

В целях обеспечения безопасности эксплуатации после монтажа под давлением подъемник может быть демонтирован.

При эксплуатации группы погружных вихревых расходомеров конструкция прибора Pro-V M23 с демонтируемым подъемником может существенно снизить стоимость проекта.

Расходомеры выпускаются в исполнениях с встроенными и внешними («пристроенными») датчиками давления и температуры, допускают коррекцию по аналоговому входу 4-20 мА и/или цифровому интерфейсу RS485 начальных значений плотности на интервале времени неизменности состава измеряемой среды.



Технические характеристики


  М22 М23
Трубопроводы, Ду 15-300 80-1800
Присоединение, Ду 15-80 (межфланцевое)
фланцевое

50, либо 2"
установка/профилактика под давлением

Среда газ, пар, жидкости
Рабочая температура, ° С -200...+450  ° С
Рабочее давление до 10 Мпа
Встроенные датчики
  • скорости потока
  • температуры (Pt1000)
  • давления (приведенная погрешность 0,03%)
  • вычислитель-корректор массовых расходов и плотности
Выходы
  • до 3-х аналоговых 4-20 мА
  • до 3-х реле аварийной сигнализации (+40В)
  • число-импульсный
  • цифровой Modbus (или HART)
Точность измерения расходов
Объемных
Пар и газы
Жидкость
1,0%
0,7%
1,5%
1,2%
Массовых
Пар и газы
Жидкость
1,5%
1,0%
2,0%
1,5%

Расходомеры метрологически сертифицированы и внесены в Госреестр средств измерений РФ.

Расходомеры сертифицированы также для применения в составе теплосчетчиков производства ЛОГИКА, тепло- и газосчетчиков УВП-280.
